ESTRUCTURAS MONOCAPA: Fundamentos tecnicos
Descripción
Las estructuras monocapa (de membrana, de cáscara o single layer) son sistemas resistentes de una única capa estructural que trabajan principalmente por forma, desarrollando esfuerzos de membrana y minimizando la flexión mediante geometría activa.
No deben confundirse con tenso-estructuras ni con estructuras textiles: son sistemas rígidos que se comportan como cáscaras estructurales.
Principio estructural
Su eficiencia proviene de la combinación de:
- Geometría doblemente curvada
- Trabajo predominante por esfuerzos de membrana
- Reducción de momentos flectores
- Activación estructural por forma
Ejemplos habituales:
- Cúpulas metálicas

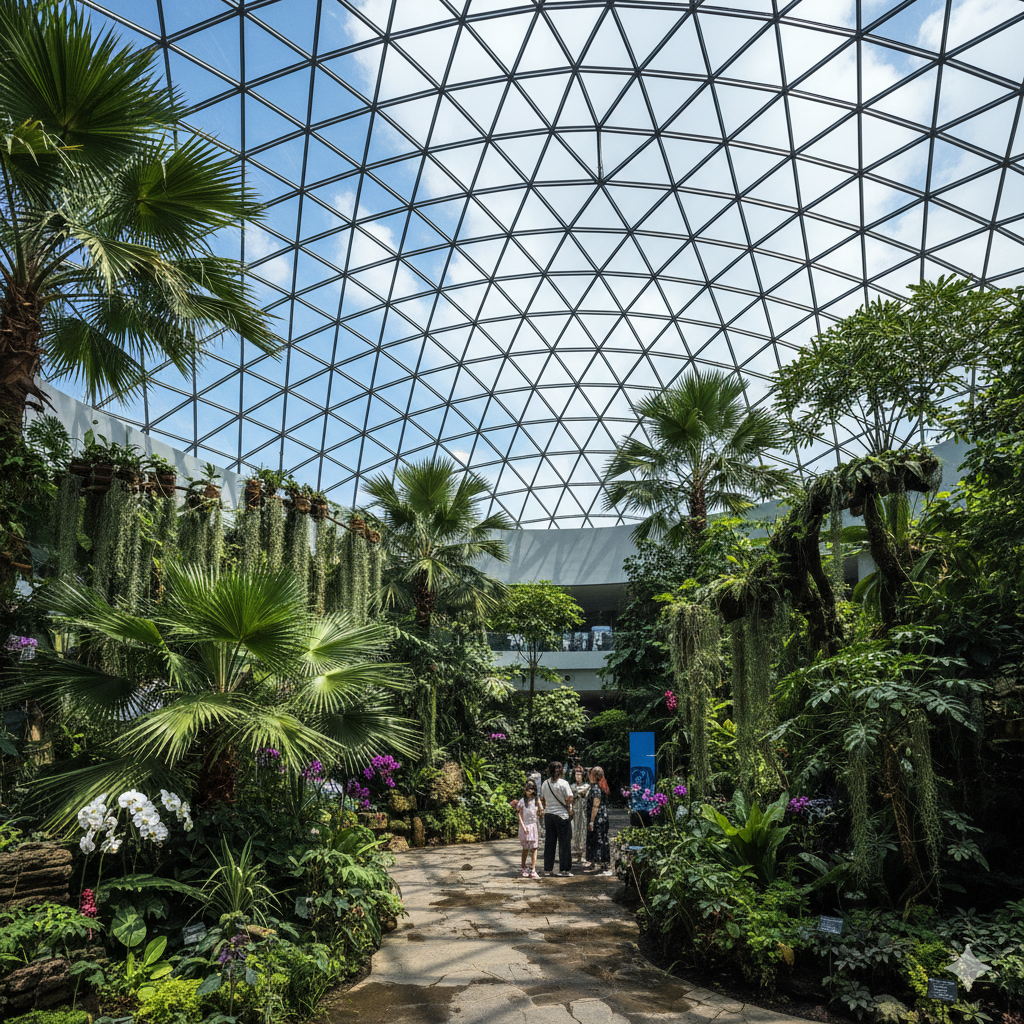

- Cubiertas monocapa optimizadas para soporte de vidrio
- Sistemas tipo cáscara con doble curvatura
Diferencia entre estructuras espaciales y monocapa
- Comportamiento principalmente flexional
- Red tridimensional
- Geometría secundaria para estabilidad
- Menor sensibilidad a imperfecciones
- Buen comportamiento con cargas dinámicas
Estructura monocapa
- Comportamiento tipo membrana/cáscara
- Superficie estructural activa
- Geometría crítica para estabilidad
- Alta sensibilidad a imperfecciones
- Comportamiento estructural complejo
ventajas estructurales
- Máxima eficiencia del canto estructural. Visualmente diáfanas
- Gran capacidad para cubrir luces con bajo canto, siempre acompañados de la geometría de doble curvatura.
- Integración natural con arquitectura compleja
- Alto potencial de optimización geométrica
aspectos criticos de diseño
- Estabilidad global y local
- Imperfecciones geométricas
- Sensibilidad al pandeo local y global
- Control de tolerancias de fabricación
- Necesidad de análisis no lineal avanzado
- Control preciso de montaje
Estas estructuras no admiten aproximaciones simplificadas sin comprometer la seguridad o el comportamiento.
Preguntas frecuentes (FAQ)
¿Qué es una estructura monocapa (Single Layer)?
Es una estructura resistente de una sola capa que trabaja por forma, desarrollando esfuerzos de membrana similares a los de una cáscara estructural.
¿En qué se diferencia de una estructura espacial clásica?
La monocapa depende críticamente de su geometría para funcionar estructuralmente; la espacial trabaja más por disposición tridimensional de barras.
¿Qué herramientas de cálculo requiere?
Análisis geométricamente no lineal, grandes deformaciones, estudios de estabilidad, análisis de segundo orden y control de imperfecciones.
¿Son más eficientes que las soluciones tradicionales?
Estructuralmente sí. Constructivamente requieren mayor precisión, lo que traslada complejidad al diseño, fabricación y montaje.
¿Dónde se utilizan este tipo de estructuras?
Arquitectura singular, edificios donde la forma estructural forma parte esencial del concepto arquitectónico.
