ESTRUCTURAS ESPACIALES: Fundamentos tecnicos

Descripción

En Urien Ingeniería, nos dedicamos al diseño, análisis y optimización de estructuras. Nuestro enfoque se centra en estructuras espaciales y monocapa, así como estructuras de madera laminada, asegurando soluciones eficientes y seguras para proyectos de cualquier envergadura.


La ingeniería estructural requiere precisión y un conocimiento profundo de los materiales y su comportamiento. Nuestro alto conocimiento de las estructuras espaciales, nos permite aplicar metodologías avanzadas para mejorar su rendimiento y garantizar su durabilidad.

Tensiones axiles en Estructura espacial

Principio estructural

Una estructura espacial trabaja como una red tridimensional de barras con cargas axiales. Trabajan sólo a tracción/compresión.
La triangulación espacial proporciona:

  • Alta rigidez global
  • Buen reparto de esfuerzos
  • Redundancia estructural
  • Comportamiento estable frente a cargas variables (en especial sismo).

A diferencia de sistemas bidimensionales (cerchas o pórticos), la rigidez se obtiene por geometría tridimensional. Esto hace que el comportamiento global de la estructura se asemeje al de una losa (muy rígida en dos direcciones), permitiendo diferentes distribuciones de los apoyos.

Aplicaciones habituales

  • Cubiertas de grandes luces
  • Estaciones de transporte
  • Pabellones deportivos
  • Aeropuertos
  • Atrios arquitectónicos
  • Edificios con geometrías singulares o condicionantes especiales.

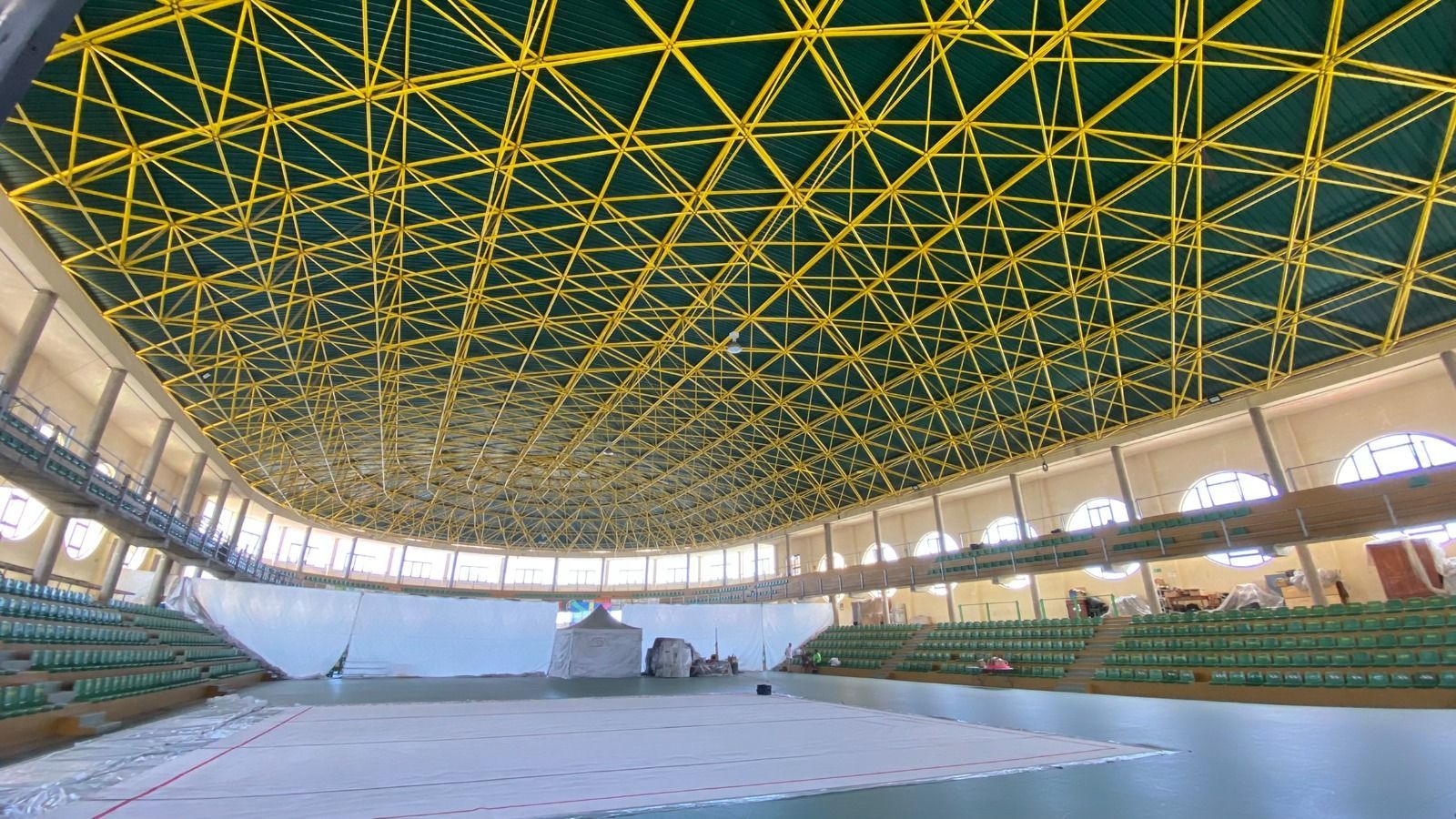

Mirando hacia el techo de un edificio con muchas ventanas

ventajas estructurales

  • Alta relación rigidez/peso
  • Modularidad y prefabricación
  • Buen comportamiento frente a acciones dinámicas (en especial sísmicas)
  • Posibilidad de geometrías complejas sin grandes encarecimientos
  • Optimización de material frente a soluciones tradicionales. Ligereza

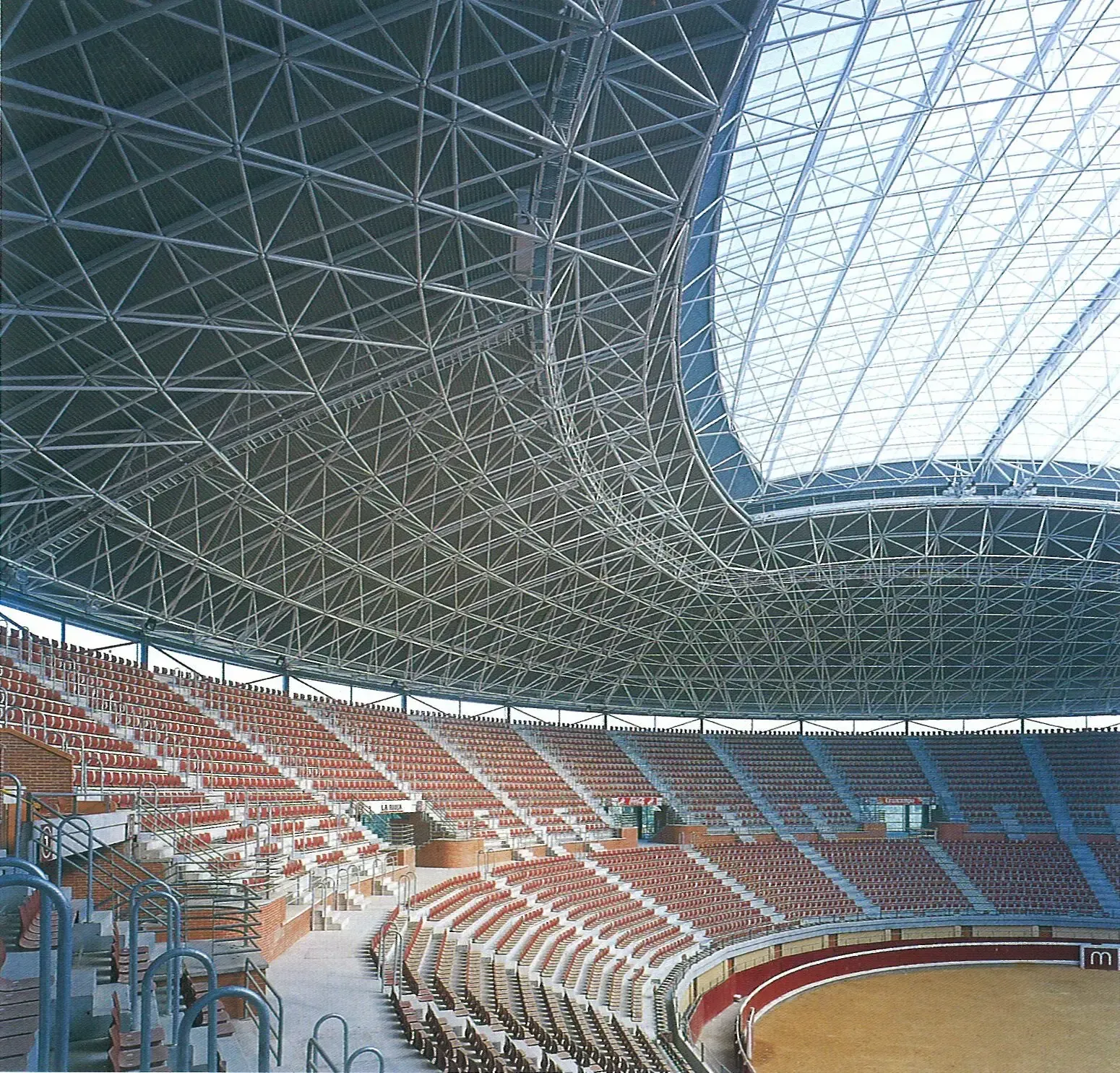

Un primer plano del techo de un edificio.

limitaciones tecnicas

  • Número elevado de uniones. Muchos elementos sencillos para formar la estructura
  • Sensibilidad a tolerancias de fabricación. Las uniones entre elementos deben estar bien definidas y ejecutadas o se crean tensiones internas difíciles de controlar
  • Necesidad de control geométrico en montaje. La gran cantidad de elementos exige un control riguroso del montaje
  • Coste de ingeniería y detalle superior al de sistemas convencionales


Mirando hacia el techo de un edificio con muchas ventanas

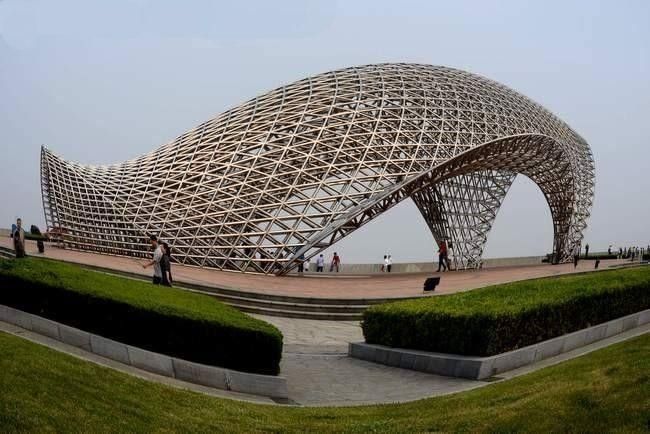

estructura espacial simplemente decorativa

Preguntas frecuentes (FAQ)

¿Qué luces puede alcanzar una estructura espacial?
Habitualmente entre 30 y 100 metros sin apoyos intermedios. En casos singulares puede superar ampliamente estas cifras.

¿Cuál es la diferencia entre estructura espacial y cercha tradicional?
La estructura espacial trabaja en tres dimensiones, mientras que la cercha es esencialmente un sistema plano. Esto proporciona mayor rigidez global con menor dimensionamiento estructural (menos peso).

¿Qué normativa se aplica al cálculo de estructuras espaciales?
Eurocódigos estructurales (EN 1990–1993), CTE en España y normativa específica según tipología y país. Igual que el resto de estructuras de acero.

¿Requieren análisis no lineal?
En proyectos exigentes sí: especialmente para control de estabilidad, imperfecciones geométricas y redistribución de esfuerzos, así como para cálculos sísmicos o de cargas dinámicas si se requieren.
